真空滅弧室機械特性的優劣直接的影響到其各項電氣性能，可以說機械特性與產品之間有著密切的關系。下面我們就來看看該產品的各項機械特性。
1、觸頭開距
觸頭開距主要取決于產品的額定電壓和耐壓要求，通常來回縮額定電壓比較低，則觸頭開距應該要小，但是不能太小，如果開距過小會影響分?jǐn)嗄芰湍蛪核健?/p>
如果開距比較大，雖然可以能夠?qū)⒛蛪核教岣撸瑫r也會導致波紋管的使用壽命下降。一旦觸頭開距過大，觸頭間有效縱向磁場的強度會明顯下降，導致短路開斷能力下降。在滿足運行耐壓要求的前提之下，可以盡量把開距選小些。
2、觸頭壓力
在沒有收到外力的作用影響下，動觸頭在大氣壓的作用下，對產品的內腔會產生閉合力，該閉合力會和靜觸頭閉合，從而產生自閉力，自閉力的大小往往取決于波紋管的端口直徑。
自閉力不能太小，如果太小，則不能保證動觸頭和靜觸頭間良好的電接觸，必須要有一個外加壓力，而外加壓力和自閉力之和就被稱之為接觸壓力。
接觸壓力主要有以下作用：
1)確保動觸頭和靜觸頭之間良好的接觸，一定程度上可以減小其接觸電阻值。
2)額定短路狀態的時候，可以滿足動穩定要求。觸頭壓力應該要大于短路狀態時的觸頭之間所產生的的斥力，這樣才能夠確保動靜觸頭的在完全閉合的情況下不受到損壞。
3)抑制合閘彈跳?？梢宰層|頭在閉合過程中發生碰撞時有一個緩沖，將碰撞的動能轉變?yōu)閺椥詣菽?，有效的控制觸頭彈跳。
4)改善分閘的特性。當接觸壓力比較大的時候，觸頭壓簧的壓縮量會變大，而且彈性勢能也會跟著變大，而接觸壓力可以讓觸頭分閘時，動觸頭的初始分閘力可以拉斷熔焊點，減少燃弧的時間，從而有助于提高分?jǐn)嗄芰Α?/p>
3、接觸行程
接觸行程(有被稱為壓縮行程，市面上所見到的產品基本上采用的是對接式接觸方式，動觸頭碰上靜觸頭后就中止前進。觸頭接觸壓力通常是由觸頭壓縮彈簧提供。
接觸行程主要有兩大方面的作用，其中一個作用是讓觸頭彈簧受壓，這樣就可以對接觸頭提供接觸壓力，另一個作用就是確保運行磨合或觸頭燒損以后，依然可以有可靠的接觸。接觸行程是開距的20%～40%左右。
4、時間行程特性曲線
時間行程特性曲線主要是用來描述合閘、分閘機械特性，通過時間行程特性曲線，我們可以對合閘、分閘時間內的運動速度、合閘彈跳以及分閘反彈參數進行測量。
機械性能對衡量真空滅弧室的性能來說是很重要的，要想確保產品可以較長久的使用，其機械特性必須要滿足要求。
固封極柱是通過環氧樹脂絕緣材料把真空滅弧室和主回路導電元件，絕緣支撐可靠的結合封接成一個整體，使產品耐環境污染能力更強。 其具有裝配簡單、絕緣強度高、可靠性高、免維護等多種優勢，實現...

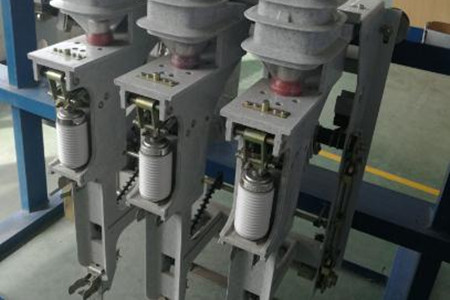

串聯固定式大家可能聽到的不多，那么它與 真空滅弧室 有什么聯系呢? 串聯固定式指真空滅弧室固定不動且與隔離可動部分串聯形成主回路的結構，如西高所開發的FZN21-12。 串聯移...
真空滅弧室，又名真空開關管，是中高壓電力開關的核心部件。 其主要作用是，通過管內真空優良的絕緣性使中高壓電路切斷電源后能迅速熄弧并抑制電流，避免事故和意外的發生，主要應用于電...
型號 TJC-1.14/1250陶瓷真空滅弧室 真空管 額定電壓 1140(V) 額定電流 1250(A) 機械壽命 1(萬次) 電壽命 1(萬次) 產品認證 CCC 適用范圍 TJ...
高壓開關設備本身具備較高的危險性，為了保證其使用過程中的安全性，一般都需要配備真空滅弧室。不過市面上滅弧室的規格、型號以及供應商相當多，廠家如何采購？這是一個值得探討的問題，要知道合適的滅弧室才...

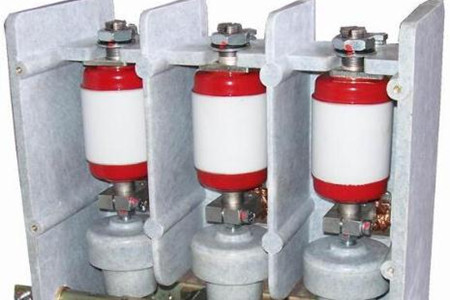

高壓真空開關管一般使用陶瓷作絕緣外殼，管內呈現高真空狀態，因此它可以很好地為電力、冶金、石油等行業的各種保護裝置一起組裝成真空啟動器。不過在使用開關管期間，應該要留意其使用情況，一旦出現黃斑，需...
